Ora, raios!

Recentemente dois amigos radioamadores aqui de São Paulo foram atingidos por descargas atmosféricas em suas estações e o resultado não poderia ter sido pior: rádios queimados, fontes e comandos de rotores inutilizados e antenas danificadas.

Não se pode dizer que exista alguma forma de proteção que seja 100% segura e eficiênte pois os valores de tensão (e consequentemente a corrente) envolvidos são de tal maneira elevados que muitas vezes os próprios sistemas de proteção não suportam o “tranco”

Mas um sistema de proteção bem elaborado pode, pelo menos, ajudar a minimizar o prejuízo. Basicamente utilizaremos para isso dois dispositivos:

Centelhadores: São dispositivos que quando são submetidos a alta-tensão mesmo que por curtíssimos espaços de tempo, permitem que a alta-tensão forme um arco e escoa para um fio aterrado não permitindo que a alta-tensão alcance a estação. O tipo de centelhador mais comum é o do tipo com ampola à gás. Nesse tipo de centelhador o valor do arco é definido pelo tipo da ampola de gás, e a ampola tem que ser substituida periodicamente. Os centelhadores são mais utilizados nos sistemas irradiantes. Existem muitos Baluns que já possuem centelhadores incorparados.

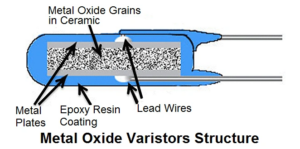

Varistores: Também conhecidos como Varistores de óxido metálico (SIOV) funcionam como resistores de alto valor ôhmico em situação normal de tensão entre seus terminais, mas quando esse valor de tensão ultrapassa determinado valor, o valor ôhmico do varistor diminue até quase se comportar como um curto.
Visualmente o Varistor tem muita semelhança com um capacitor de disco de valor elevado (um disco redondo com dois terminais). Os varistores tem com finalidade proteger os equipamentos conectados a rede elétrica e o varistor tem que trabalhar associado sempre a dois outros sistemas: disjuntores e um bom aterramento. O varistor deve ser instalado na saída do quadro de força da residência e tambem se houver um quadro de força na estação. Os varistores neste caso devem ser do tipo de 140V /20K.

As descargas atmosféricas podem atingir nossos equipamentos por 3 caminhos diferentes:

1. Pelas antenas – Neste caso a melhor forma de prevenção é desconectar as antenas dos rádos, lineares e outros acessórios. Manter os conectores longe dos rádios é tambem muito bom. Não deixe o cabo em cima da mesa da estação. A principal forma de proteger o sistema irradiante é utilizar pelo menos dois centelhadores, sendo um delas no alto da torre e outro em algum ponto antes do cabo coaxial entrar na estação.

2.

   Pela rede elétrica – Além de se proteger com os varistores, instale uma chave geral tipo faca antes dos disjuntores na estação e sempre que voce não estviver utilizando o rádio desligue a chave e afaste os contatos o máximo possível.

3. Pela fiação auxiliar – Cabos de rotores e de chaves remotas de antena funcionam com antenas e “captam” o campo elétrico formado quando da descarga atmosférica e levam essa tensão para os equipamentos na estação.

No mais, é só contando com a sorte e/ou com a a proteção divina!

de PY2NFE – Ronaldo
