Por PY2NFE – Ronaldo Brisolla. Boletim CWSP nº 148, Março de 1999.
Dando continuidade ao artigo do Boletim passado e atendendo a solicitação de alguns colegas vou transcrever (em tabelas) as curvas de resistência de irradiação versus altura da antena.
Entende-se como altura da antena o espaço livre existente entre sua base (tratando-se de uma antena vertical) e um perfeito terra condutor. Esta curva pode ser também utilizada para antenas do tipo dipolo bastando multiplicar por dois. Neste caso, a altura é a metade do comprimento da antena.

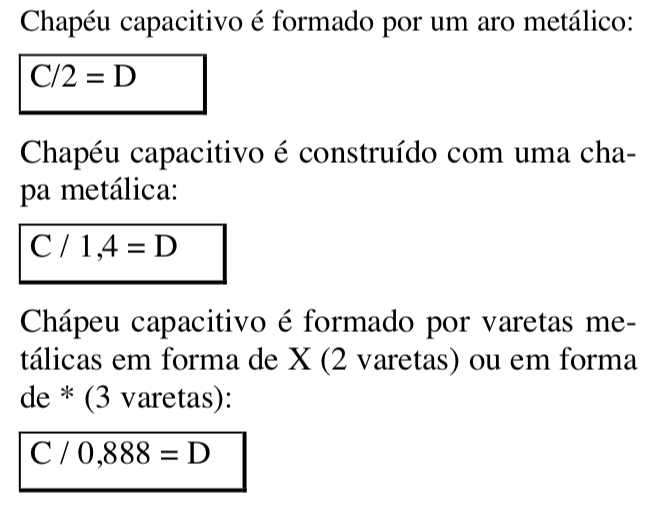

Existe também uma tabela que define, em função da forma de construção do chapéu capacitivo, o diâmetro necessário para se obter o valor desejado. Neste caso por se tratar de curvas lineares basta aplicar o valor da capacitância desejada na fórmula em que se deseja para se obter o diâmetro do chapéu. São elas:
Onde:
C = capacitância desejada
D = diâmetro necessário
Próximo mês: bobinas ressonantes para ante- nas encurtadas.
