Por PY2NFE – Ronaldo Brisolla. Boletim CWSP nº 134, Janeiro de 1998.
É de conhecimento geral que não são todos os que podem instalar antenas para 80 metros devido ao espaço que elas necessitam para serem esticadas. Uma opção é o uso de uma antena tipo dipolo com bobinas para encurtamento físico.
O projeto aqui descrito baseia-se no artigo “Encurtamento Físico de Antenas” de PY1DC J. J. Tecídio Jr. Na Revista Antenna.
Nesse artigo são demonstradas as fórmulas e o modo para construção de dipolos encurtados.

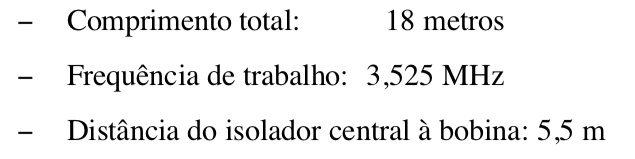

Para este artigo vamos considerar as seguintes características de nossa antena para 80 m:
A distância de 5,5 metros foi escolhida pois quanto mais distante do ponto de alimentação estiver a bobina maior será seu rendimento. Se escolhêsse- mos uma distância menor, o tamanho da bobina seria menor mas o rendimento da antena seria inferior. Utilizando os cálculos apresentados no artigo, chegamos a uma bobina com uma indutância de: 68 μH
Para se determinar a quantidade de espiras que as bobinas deverão ter utiliza-se a fórmula proposta no Handbook (as fórmulas para cálculo de espiras em bobinas serão o assunto de um próximo artigo).
A bobina deverá ter então 37 espiras enroladas em uma fôrma com 80 mm de diâmetro com passo de 10 espiras por polegada. Pode parecer difícil sua construção, mas não é. Vamos lá:
- Arrume dois pedaços de cano de PVC para esgoto com 80 mm de diâmetro e uns 10 cm de comprimento (a TIGRE fabrica tubos com esse diâmetro sendo facilmente encontrados em qualquer casa de material para construção).
- Utilizando fio rígido 14 AWG (2,5mm) do tipo usado para instalação elétrica (com capa plástica e de boa qualidade) enrole as 37 espiras. A própria capa plástica do fio proporciona um espaçamento adequado.
- Após o término, passe cola epoxi (araldite de secagem rápida por exemplo) por todo o enrolamento, fazendo com que ele fique fixo no tubo de PVC.
- Após a secagem faça dois furos nas extremidades dos tubos de PVC para poder passar os fios da bobina por eles. Corte dois pedaços de tubo de PVC de 3⁄4 de polegada com o mesmo comprimento dos tubos usados na montagem das bobinas e use-os como isoladores na parte interna das bobinas. De forma que o fio da antena será fixado no tubo de 3⁄4 , ficando as bobinas “suspensas”.
- O fio usado na antena pode ser fio 14 AWG (2,5mm). A antena pode ser montada horizontalmente (com cabo coaxial de 75 ohms) ou então tipo V invertido (com cabo coaxial de 50 ohms).
- O isolador central pode ser do tipo “fabricação caseira” ou comercial. Atualmente existem no comércio isoladores centrais com balun, escolha-os preferencialmente.

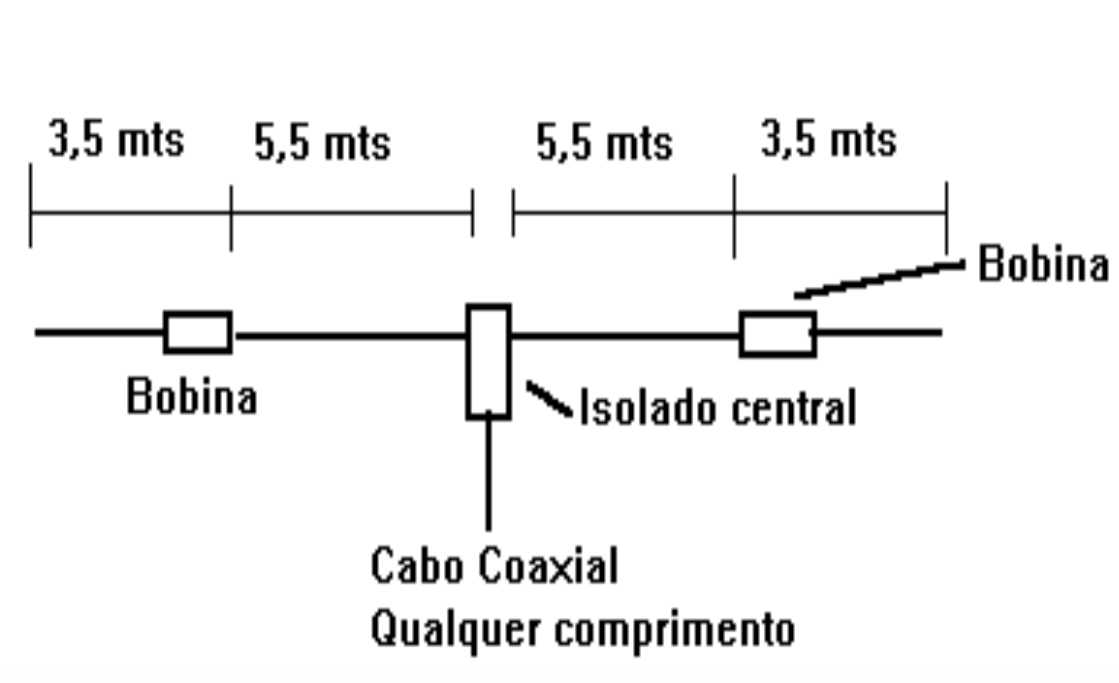

- As dimensões da antena devem ser seguidas à risca, pois do contrário, o ajuste da ROE será difícil. O ajuste da estacionária é feito cortando-se as extremidades do fio da antena, em pedaços de 1 cm.
Vale lembrar que uma antena bobinada não tem a mesma eficiência de um dipolo sem bobinas mas é melhor do que não ter antena.
de PY2NFE – Ronaldo
