Por PY2NFE, Ronaldo Brisolla. Boletim CWSP nº 134, Dezembro de 1997.
Continuando com a série de artigos voltada para os otimistas operadores da faixa de 6 metros, o artigo deste mês é uma direcional Yagi de 2 elementos. Por que 2 elementos e não 3, 4 ou 5 ? A resposta é: simplicidade.
Uma direcional yagi de 2 elementos (irradiante + refletor) permite uma construção simples, sem a necessidade de complicados gammas, hairpins ou outros sistemas de casamento de impedâncias que deixam os menos experientes em montagens de antenas (eu inclusive) com os cabelos em pé tanto na construção quanto no ajuste.
Direcionais Yagi com 3 ou mais elementos são facilmente encontrados em handbooks e/ou revistas QST, CQ ou 73 Magazine. É claro que o ganho desta direcional não é muito alto mas é melhor do que operar com um dipolo.
O material utilizado nos elementos foi tubo de alumínio de 5/8” e para a gôndola foi usado um tubo de seção quadrada de 1”. Os elementos foram fixados à gôndola por meio de duas placas de acrílico com as dimensões de 70mm x 200mm e 10 mm de espessura . O elemento refletor deve ser ligado eletricamente à gôndola ficando o irradiante isolado.
Pode-se ligar o cabo coaxial diretamente ao elemento irradiante pois a impedância é de aproximadamente 50 ohms. Pode-se também usar um balun 1:1 para se obter um casamento de impedâncias mais perfeito.
Não esquecer de utilizar parafusos, porcas e terminais de latão para eliminar problemas de oxidação que podem causar futuras dores de cabeça. Utilizando- se um programa para cálculo de antenas Yagis obteve-se os seguintes valores de desempenho:
- Impedância de entrada: 48,9 ohms;
- Reatância: 1,26 ohms
- Ganho frontal: 6,2 dB
- Relação frente x costa: 9,8 dB

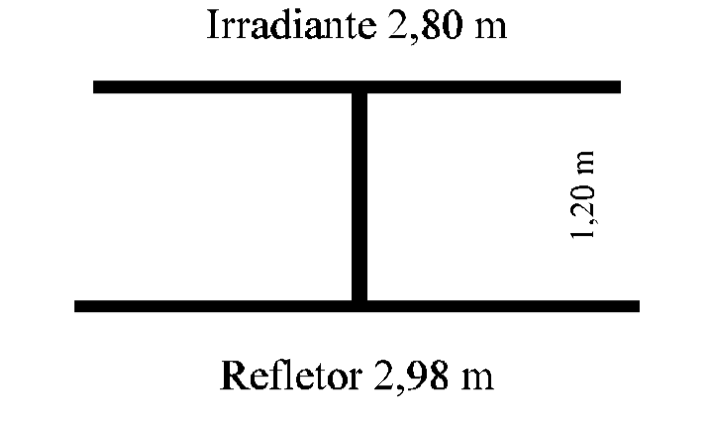

O elemento irradiante é formado de 2 pedaços de tubo com 1,39 m cada um, com um espaçamento entre eles de 2 cm, perfazendo um total de 2,8 m. O elemento refletor tem um tamanho de 2,98 m, podendo ser um utilizado um único tubo ou então usar dois pedaços de 1,49 m. O espaçamento entre os elementos deve ser de 1,20 m.

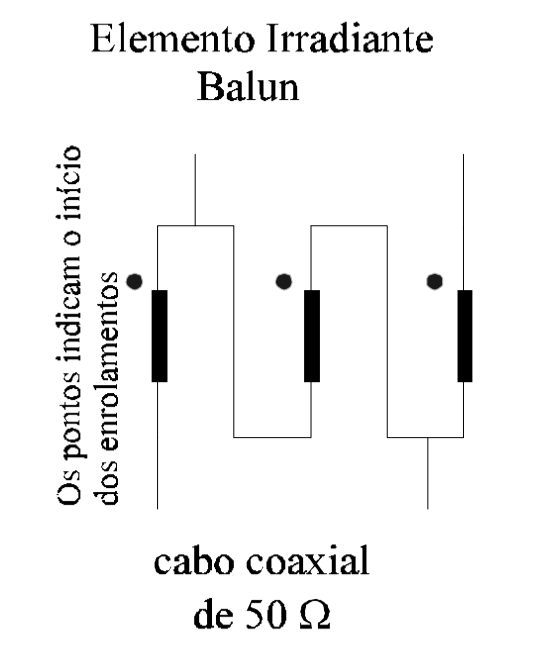

O balun pode ser feito tendo um tubo de PVC branco ou teflon como fôrma, tendo um enrolamento trifilar (esse tipo de enrolamento é feito enrolando-se três pedaços de fio ao mesmo tempo, um ao lado do outro) de fio esmaltado 12 AWG ou 14 AWG com 4 conjuntos de espiras, sendo colocado dentro de um tubo de PVC de 60 mm com dois tampões, um em cada ponta servindo inclusive servindo para proteger o cabo coaxial da entrada de água e servindo também para poder isolar o balun da gôndola.
Pode ser usada também uma caixa plástica do tipo usada para se guardar alimentos na geladeira.
Sem o balun a ROE encontrada foi de 1:1,7 em 50,150 MHz e com o balun a ROE foi de 1:1,5 .
de PY2NFE – Ronaldo
