Por PY2NFE, Ronaldo Brisolla. Boletim CWSP nº 133, Novembro de 1997.
Com as recentes aberturas da propagação para a faixa dos 6 metros muitos que possuem equipamentos para essa faixa começam a ficar entusiasmados por realizar contatos muitas vezes milagrosos.
A antena aqui proposta é uma antena tipo “J” , tendo sido publicada no The Radio Amateur’s VHF Manual (ARRL 1972). Trata-se de uma antena simples e despretensiosa mas que pode proporcionar bons resultados.
O material usado para a construção foi reaproveitado de uma antena Ringo para a faixa dos 11 metros, mas qualquer outro tipo de alumínio pode ser usado desde que se respeitem suas dimensões.
A alimentação foi feita com cabo coaxial de 50 ohms tipo celular RG58C, apesar que pode-se utilizar cabo coaxial comum do tipo RG58 ou RG213. O cabo coaxial é ligado nos pontos 1 e 2 sendo que a malha vai ligada ao ponto 1 e o vivo do coaxial vai ao ponto 2.
O ajuste de estacionária é feito movendo-se o ponto de conexão do cabo coaxial na antena. Após o ajuste da ROE deve-se tomar as providências de praxe para que não ocorra infiltração de água no cabo coaxial, utilizando cola de silicone ou massa para calafetação. A antena pode ser instalada em um mastro telescópico ou em um braço colocado na torre.
Por se tratar de uma antena vertical em contatos com estações que utilizem antenas tipo yagi uma perda de 3 dB é normal, mas não prejudica seu uso, pois como mencionado é uma antena despretensiosa.

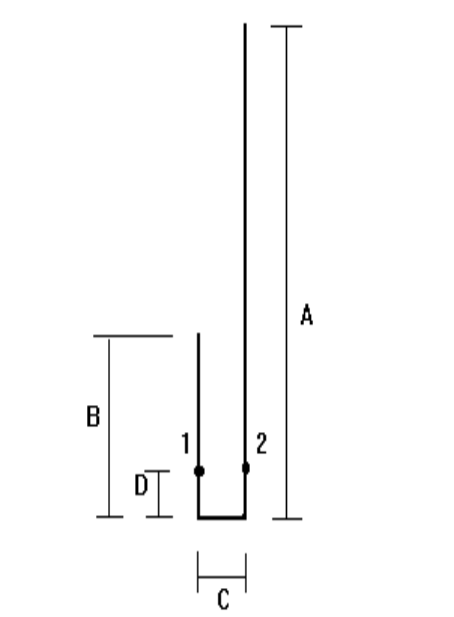

As dimensões são as seguintes:
|
OBS.: A distância C é entre as paredes externas dos tubos de alumínio e não do centro de cada um. |
Foram utilizados tubos de alumínio de 3⁄4 de polegada (diâmetro externo) e para a interligação C foi usada uma chapa de alumínio de 3 mm de espessura tendo 20 x 75 mm. Alternativamente pode ser usado um T de PVC de 3⁄4 , sendo que esse T seria colocado na ponta inferior do tubo A e na parte central do T seria colocada uma curva de PVC de 3⁄4 para fazer o apoio do tubo B . Dessa forma a ligação entre os tubos A e B será feita com fio ou malha de coaxial. Na parte inferior do T de PVC será colocado o cano de sustentação (ou fixação).
Não é necessário haver isolação entre a antena e o cano que será utilizado para fixá-la, sendo que seu rendimento será melhorado se for possível fazer uma ligação elétrica entre a antena e o cano de fixação.
É necessário a colocação de um separador entre os tubos A e B com a finalidade de mante-los sempre à mesma distância um do outro. Para isso usa-se um pedaço de chapa de PVC de cano de 3⁄4 (de preferência branco) e duas braçadeiras das utilizadas em mangueiras. Um pedaço de PVC de 1,5 x 5,5 cm será o suficiente. Usando o fogão, molda-se a chapa de PVC em forma de um U sendo que a distância entre as extremidades será de 2,5 cm. Depois basta colocar esse separador na ponta do tubo B e fixa-lo com as braçadeiras.
Boa sorte !
de PY2NFE – Ronaldo
